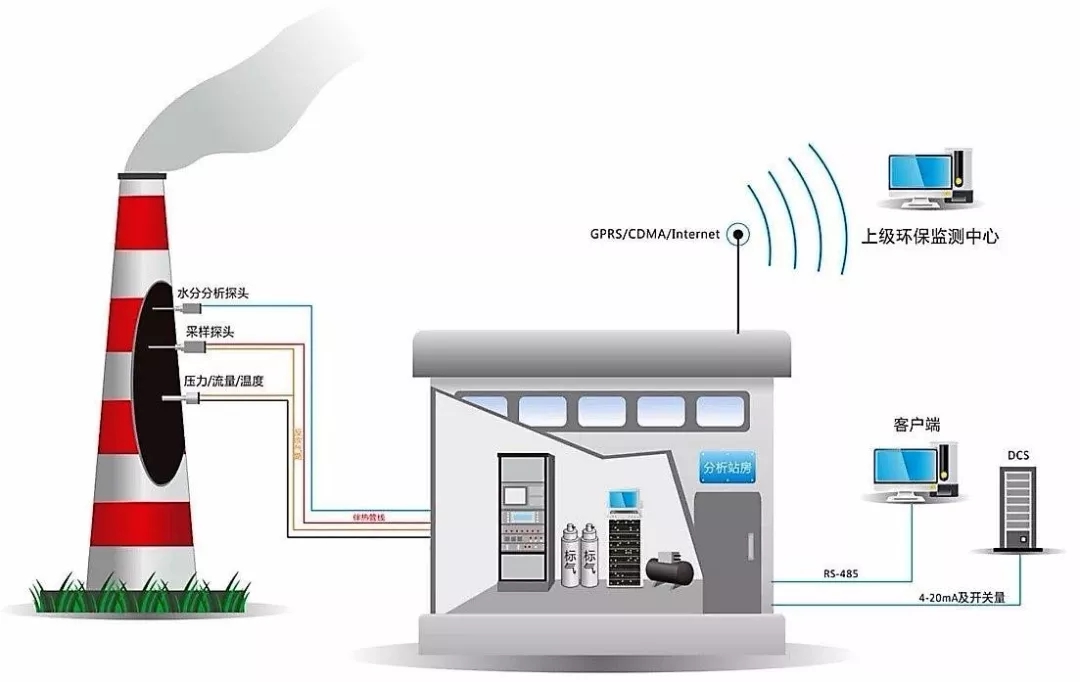

VOCs在線監測系統的現場安裝中的絕緣和防雷要求涉及整體系統的安全性，目前安全是第一要素，有幾個要點分享如下：

1、系統儀器設備的工作電源應有良好的接地措施，接地電纜應采用大于4 mm2的獨芯護套電纜，接地電阻小于4Ω，且不能和避雷接地線共用；

2、VOCs在線監測系統的平臺、監測站房、交流電源設備、機柜、儀表和設備金屬外殼、管纜屏蔽層和套管的防雷接地，可利用廠內區域保護接地網，采用多點接地方式。廠區內不能提供接地線或提供的接地線達不到要求的，應在子站附近重做接地裝置；

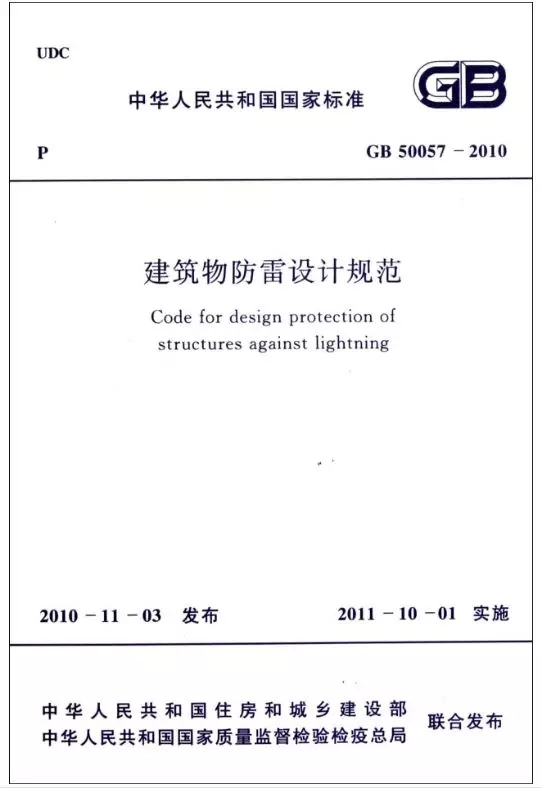

3、VOCs在線監測系統站房的防雷系統應符合GB 50057的規定，電源線和信號線設防雷裝置；

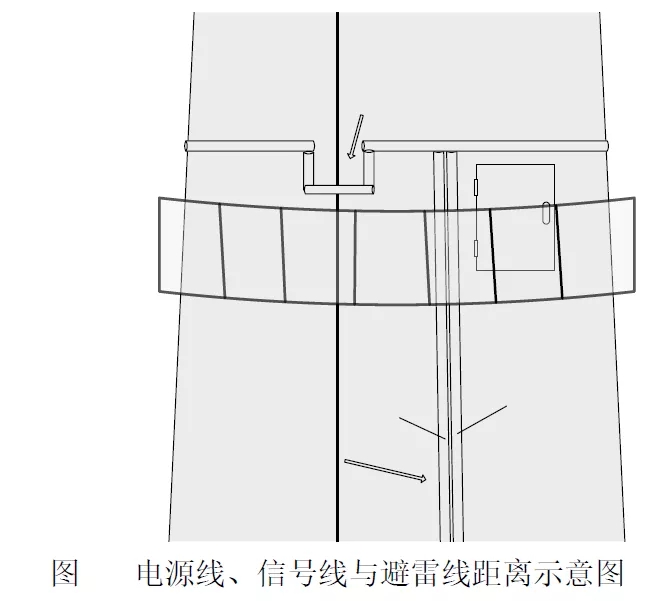

4、電源線、信號線與避雷線的平行凈距離≥1 m，交叉凈距離≥0.3 m（見下圖）；

5、 由煙囪或主煙道上數據柜引出的數據信號線要經過避雷器引入監測站房，應將避雷器接地端同站房保護地線可靠連接；

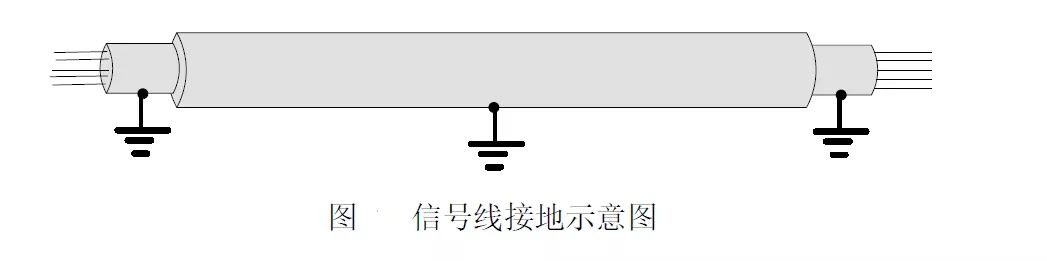

6、信號線為屏蔽電纜線，屏蔽層應有良好絕緣，不可與機架、柜體發生摩擦、打火，屏蔽層兩端及中間均需做接地連接（見下圖）。
